À quoi sert le pied de soutien Floodgate
La plus grande barrière Floodgate couvre 165 cm. Au-delà, il faut un point d'appui intermédiaire : c'est le rôle du pied de soutien, aussi appelé poteau de jonction ou stanchion chez le fabricant. Fixé sur son ancre au sol, il se comporte comme un montant de porte supplémentaire. Deux barrières Floodgate viennent se mettre en tension de part et d'autre, exactement comme dans une embrasure classique, et forment un barrage continu.

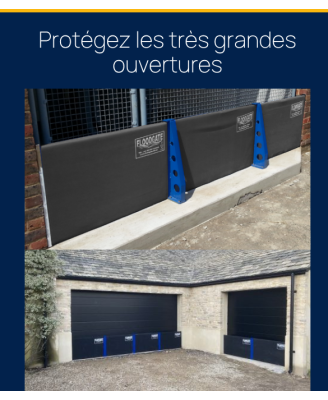

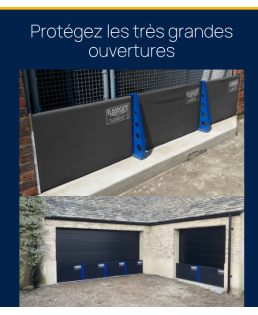

Un poteau relie deux barrières : jusqu'à 3 m de protection. Deux poteaux en relient trois, et ainsi de suite : c'est ainsi que des vitrines de commerces, des portes de garage double et des façades entières sont protégées, en Angleterre comme en France.

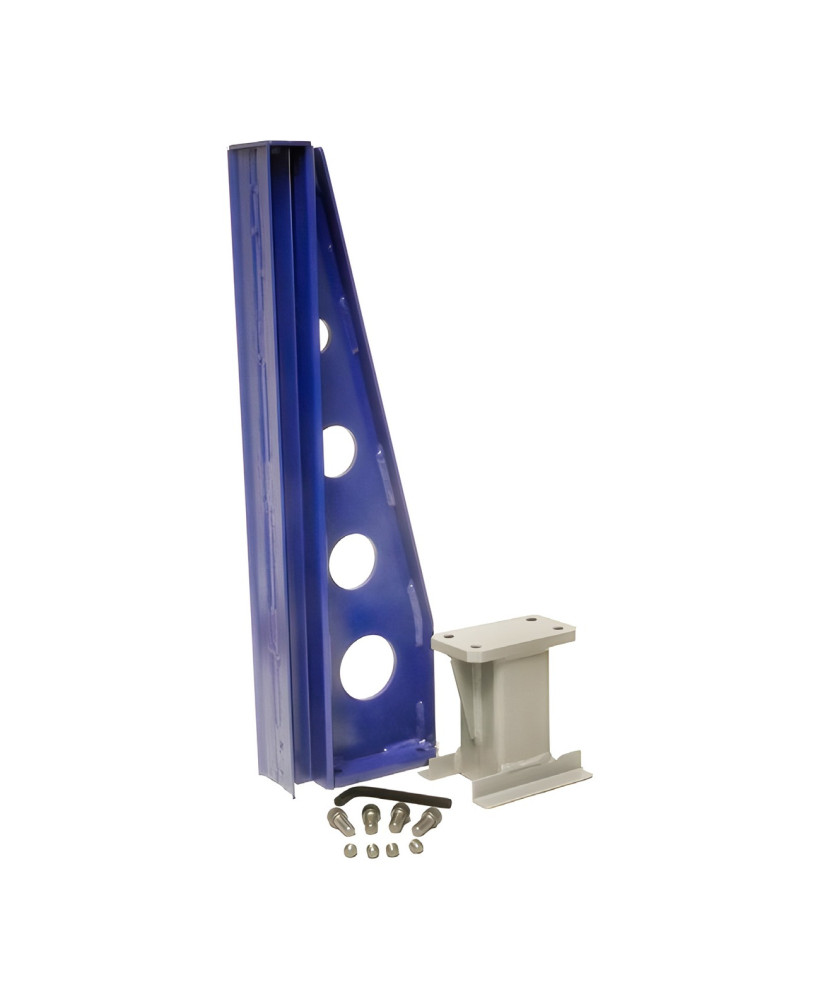

Composition du kit (réf. fabricant FG-001-SKT)
|
Poteau (stanchion) FG-SAS-01
|
Acier doux thermolaqué, environ 15 kg, largeur en façade 90 mm, hauteur adaptée aux barrières Floodgate (68 cm). Bande caoutchouc d'étanchéité sous le pied, rainure à mastiquer côté ancre
|
|
Ancre au sol FG-SAS-02
|
Tube carré 70 × 70 mm en acier inoxydable, platine taraudée affleurante, nervure de renfort côté extérieur. Se scelle dans un carottage Ø 200 mm, 250 mm de profondeur minimum
|
|

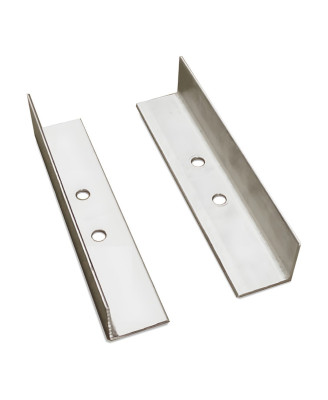

Cornières de réglage FG-020
|
Deux cornières aluminium qui maintiennent l'ancre de niveau et alignée pendant la prise du béton
|
|
Visserie
|
4 vis M12 × 25 à tête cylindrique (fixation du poteau), 4 vis sans tête M12 × 12 (protection des taraudages hors usage), clé Allen, 3 bandes caoutchouc de rechange
|
|
Compatibilité
|
Toutes tailles de barrière Floodgate, y compris les anciennes séries
|
|
Non inclus
|
Les barrières Floodgate et le béton de scellement
|
Comment ça fonctionne
1. L'ancre est scellée une fois pour toutes dans un sol en béton sain, à l'emplacement calculé, sa face supérieure à fleur de sol : on marche et on roule dessus le reste de l'année. Quatre vis de protection bouchent les trous filetés.
2. Le jour de l'alerte, on retire les vis de protection et on fixe le poteau sur l'ancre avec la clé Allen fournie : moins de 3 minutes, chrono en main sur la vidéo du fabricant.
3. Les barrières Floodgate se posent de chaque côté : crémaillère, vis de pression au sol, comme d'habitude.
4. Après l'épisode, on démonte le poteau, on range barrières et poteau. L'accès est totalement libre.
Plus l'eau pousse, plus les barrières se plaquent contre le poteau : l'étanchéité de la jonction repose sur le même principe que celle d'un Floodgate seul dans son embrasure.
Certification conservée
L'ensemble poteau + barrières est conçu pour répondre aux exigences de la certification BSI Kitemark™ PAS 1188-1:2014, la même que celle des barrières Floodgate individuelles. Condition : une ancre scellée conformément aux préconisations du fabricant. C'est ce qui permet de présenter à un assureur ou à une collectivité une protection certifiée sur toute la longueur, et non un assemblage improvisé.
Dimensionner votre protection : la règle du fabricant
Mesurez la largeur de mur à mur (cote Q du manuel). La combinaison de barrières est bonne si la somme de leurs largeurs minimales plus 90 mm par poteau ne dépasse pas l'ouverture, et si la somme de leurs largeurs maximales plus 90 mm par poteau la couvre. Le fabricant recommande de ne pas faire travailler une barrière sur plus de 120 mm d'expansion.
|
Taille Floodgate
|
Largeur du cadre
|
Plage recommandée avec poteaux
|
|
Standard
|
735 mm
|
770 à 890 mm
|
|
Regular
|
870 mm
|
900 à 970 mm
|
|
Medium
|
955 mm
|
980 à 1 130 mm
|
|
Large
|
1 175 mm
|
1 190 à 1 370 mm
|
Exemples : une ouverture de 3 m se protège avec 3 Floodgate Regular et 2 poteaux (ancres à 1 000 mm de chaque mur) — c'est l'exemple de référence du manuel. Un garage double de 2,7 m : 2 Large et 1 poteau. Une vitrine de 4 m : 3 Large et 2 poteaux. Nombre de poteaux = nombre de barrières − 1.
Envoyez-nous la largeur mur à mur, une photo et le type de sol : Orisques vous propose la combinaison exacte et les cotes d'implantation des ancres, sans engagement.
Installation de l'ancre : ce qu'il faut savoir
• Évaluation préalable : sur un bâtiment existant, le fabricant recommande de faire valider par un ingénieur ou un architecte que murs et dalle supportent la pression de l'eau. Sur une construction neuve, prévoir le système dès la conception.
• Sol : dalle béton saine. On carotte un trou de Ø 200 mm sur 250 mm de profondeur minimum (carotteuse diamant ou scie à eau), centre à 75 mm en retrait de la ligne arrière des barrières.
• Scellement : béton coulé dans le trou, ancre positionnée avec ses cornières de réglage, tube rempli intégralement de béton (un évent de 15 mm laisse l'air s'échapper), platine à fleur de sol. Prise 24 à 48 h avant de retirer les cornières.
• Qui peut le faire : un maçon ou un bricoleur aguerri, en suivant le manuel d'installation fourni (14 pages, illustré). Le carottage est l'étape qui demande l'outil adapté.
• Astuce du fabricant : par forte crue, soutenir l'arrière des barrières côté murs avec la butée de porte existante ou un tasseau fixé d'au moins 30 mm.
Entretien et stockage
• Hors usage : les 4 vis sans tête graissées bouchent les taraudages de la platine, à fleur, pour laisser passer véhicules et piétons. Les regraisser après chaque usage.
• Avant chaque pose : nettoyer la platine et le pied du poteau (surfaces d'étanchéité), garnir la rainure du pied de mastic, insérer les 4 vis sans forcer puis serrer à la clé Allen.
• Après usage : rincer, sécher, stocker le poteau à plat, au sec. Remplacer la bande caoutchouc quand elle est usée (3 rechanges fournies).
Pour qui ?
Propriétaires d'un garage double ou d'une baie vitrée exposée : la seule façon de protéger une ouverture de plus de 165 cm avec des Floodgate. Commerçants : vitrine et porte protégées d'un seul tenant, rien de visible hors alerte. Collectivités et gestionnaires : école, mairie, local technique, façade de parking — protection certifiée modulaire, réutilisable, sans structure permanente disgracieuse.
Questions fréquentes
Faut-il forcément un professionnel ?
Pas obligatoirement : le fabricant indique qu'un bricoleur compétent ou un maçon peut sceller l'ancre. Ce qui compte, c'est un béton sain et une platine à fleur de sol, car elle reprend la pression de l'eau sur deux barrières. Le montage du poteau le jour J et la pose des barrières se font ensuite seul, en moins de 3 minutes.
Que reste-t-il visible au sol ?
Uniquement la platine inox de 70 × 70 mm, affleurante, ses trous filetés bouchés par des vis sans tête. On marche et on roule dessus sans y penser.
Puis-je relier deux Floodgate de tailles différentes ?
Oui. Le poteau accepte toute taille de barrière de chaque côté ; on choisit chaque Floodgate selon la largeur qu'il doit couvrir.
Combien de poteaux pour ma façade ?
Un de moins que le nombre de barrières, chaque poteau occupant 90 mm. Exemple du fabricant : 3 m = 3 Floodgate Regular + 2 poteaux. Nous validons gratuitement la combinaison et l'implantation des ancres.
Le poteau est-il compatible avec les anciennes barrières Floodgate (housse bleue) ?
Oui, la hauteur de 68 cm et le principe de mise en tension sont inchangés depuis l'origine.
Quel délai de livraison ?
Produit en stock en France chez Orisques, expédié sous 24 à 48 h ouvrées par DPD.
Voir le système en vidéo
Le fabricant montre le déploiement en temps réel : montage d'un pied de soutien en moins de 3 minutes et protection d'un garage double avec le système.
